【深度除磷】变频供水装置的发展、工作原理及系统构成

       变频供水系统由压力传感器、变频器、给水泵群组和可编程控制器构成。

       系统采用压力反馈方式。压力传感器将供水管网中的水压信号检出并转换为电信号，处理放大后，形成一个反馈电压信号，与系统的给定输入电压信号进行比较，净输入值号经模糊控制-PID调节器运算，控制调节变频器的供水频率。由PLC对水泵群组进行时序控制、互锁控制、逻辑控制、节能控制和按给定的策略方式控制，并方便地进行工频与变频两种方式下切换运行，实现供水管网水压调节。

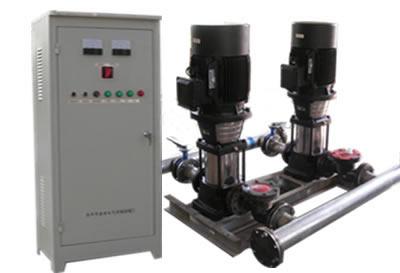

       恒压供水设备由气压罐、水泵及电控系统三部分组成，其突出优点是，不需建造水塔，投资小、占地少，布置灵活，建成投产快。采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后不需看管。广泛用于企业单位、住宅区及农村的生产、生活、办公供水。适用于供水户在5000户以内，日供水量在3000m3以内场所，供水高度达100米以上。

       恒压供水系统依靠接触继电器控制电路，由人工操作和利用调节泵出口阀的开启度来实现恒压供水，再往后，使用了微机及PLC的控制系统。系统中使用的是不调速电机拖动水泵运行，水流量还是由控制调节给水泵出口阀开启度来控制。由于电动机的功耗(可用轴功率描述)与转速的三次方成正比，通过一个比例系统并以转速的三次方放大转换成电机轴功率。对拖动电机实施变频调速可大幅度节能，于是由PLC和变频器组成的节能型的变频调速恒压供水系统较大范围地进入了应用。

       一阶段是采用“储水池+水泵+高位水箱”的方法，市政来水进入储水池，然后由水泵加压后送至高位水箱，由高位水箱向用户供水，蓄水池起到高峰用水时调节作用；

       二阶段是采用“储水池+水泵+压力罐”的方法，市政来水进入储水池，然后由水泵加压后送至压力罐，由压力罐向用户供水，蓄水池起到高峰用水时调节作用；

       三阶段采用“储水池+恒压变频供水系统”的方法，设定了系统的供水压力后，在控制的作用下，水泵的转速和投入运行的水泵数量随供水量的变化而改变，输出压力的恒定，一定程度上节省了电耗。

       在变频恒压供水中，以水泵出水端水压（或用户用水流量）为设定参数，控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快：用水量减少时，频率降低，水泵转速减慢。这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。

       恒压变频供水系统由压力传感器、变频器、给水泵群组和可编程控制器构成。

       系统采用压力反馈方式。压力传感器将供水管网中的水压信号检出并转换为电信号，处理放大后，形成一个反馈电压信号，与系统的给定输入电压信号进行比较，净输入值号经模糊控制-PID调节器运算，控制调节变频器的供水频率。由PLC对水泵群组进行时序控制、互锁控制、逻辑控制、节能控制和按给定的策略方式控制，并方便地进行工频与变频两种方式下切换运行，实现供水管网水压调节。

       由可编程控制器、变频控制高速器、控制电路、拖动电机及水泵组成的闭环供水控制系统，可以满足供水系统管网中的压力保持恒定，使供水系统保持高效节能的运行状态。

       另外系统还实现了对多台电机泵实现软启动，延长了设备的使用寿命；还可以根据流量的变化自动完成对多台水泵进行循环软启动运行、停止的运行控制；装置中有小型气压水罐装置，在供水系统处于小流量或零流量时可以停机，使用气压水罐装置继续供水，实现了进一步聊低能耗、延长设备使用寿命的目的；装置中的保护设备功能较齐全：具有欠压保护、过压保护、过载保护和失速防止的保护功能；工作泵与备用泵具有周期定运转、自动巡检和手动巡检功能。
